آموزش محیط Mold Design در سالیدورک

قالـب سـازی با سالیدورک : دیگه از پیچیدگیش نترس!

یه لحظه تصور کن… داری یه محصول خفن طراحی می کنی همه چیزش اوکیه فقط مونده تولید انبوهش. اینجاست که پای قالب سازی وسط میاد. شاید تا حالا فکر می کردی قالب سازی یه چیز خیلی تخصصی و پیچیده ست مخصوصاً توی نرم افزاری مثل سالیدورک. اما بذار خیالتو راحت کنم : با سالیدورک قالب سازی نه تنها ممکنه بلکه می تونه خیلی هم لذت بخش و کاربردی باشه البته اگه راه و روشش رو بلد باشی!

چرا اصلاً باید سراغ قالب سازی توی سالیدورک بریم؟ (مگه کارای مهم تری نداریم؟!)

شاید با خودت بگی “قالب سازی؟ مگه من تولیدکننده ام؟” یا “اینا کار مهندسای خیلی حرفه ایه نه من!” خب حق داری اگه این سوالا برات پیش بیاد. اما بذار تو اینسمت از آموزش سالیدورک؛ یه کم بیشتر در مورد اهمیت قالب سازی و مزایای استفاده از سالیدورک برات بگم :

• از طراحی تا تولید همه چی تو دستته : سالیدورک فقط یه نرم افزار طراحی نیست یه ابزار جامع برای کل فرآیند تولید محصوله. وقتی قالب سازی رو هم توش یاد بگیری دیگه لازم نیست طراحی رو بدی دست یه نفر دیگه تا قالبشو برات بزنه. همه چی زیر نظر خودته و این یعنی کنترل بیشتر و هزینه کمتر.
• سرعت و دقت دوتا بال پرواز : ابزارهای قالب سازی سالیدورک خیلی قدرتمند و دقیق هستن. می تونی قالب های پیچیده رو خیلی سریع تر از روش های سنتی طراحی کنی و مطمئن باشی که قالب نهایی دقیقاً همون چیزیه که می خوای. این یعنی صرفه جویی در زمان و کاهش اشتباهات.
• خلاقیتت رو آزاد کن : وقتی به قالب سازی مسلط بشی دیگه محدود به قالب های آماده نیستی. می تونی قالب های خاص و منحصربه فرد برای محصولاتت طراحی کنی و ایده های خلاقانه ت رو به واقعیت تبدیل کنی. این یعنی تمایز از رقبا و جذابیت بیشتر برای مشتری ها.
• یه مهارت پولساز یاد می گیری : قالب سازی یه تخصص ارزشمند توی صنعت مهندسیه. اگه این مهارت رو یاد بگیری می تونی فرصت های شغلی جدیدی پیدا کنی یا حتی کسب و کار خودت رو راه بندازی. این یعنی افزایش درآمد و پیشرفت شغلی.

خلاصه که قالب سازی توی سالیدورک فقط یه آپشن اضافی نیست یه مهارت کلیدی برای هر کسیه که می خواد توی دنیای طراحی و تولید حرفی برای گفتن داشته باشه. حالا که فهمیدی چرا باید سراغش بری بریم ببینیم سالیدورک چه ابزارهایی برای این کار در اختیارت می ذاره.

جعبه ابزار قالب سازی سالیدورک : اینا دوستای جدیدتن!

سالیدورک یه عالمه ابزار خفن برای قالب سازی داره که کارت رو خیلی راحت تر می کنن. نگران نباش اگه اسمشون یه کم ترسناکه من اینجا به زبون ساده همه شون رو برات توضیح میدم :

• Mold Tools Tab : این تب قلب تپنده قالب سازی توی سالیدورکه. همه ی ابزارهای اصلی و کاربردی اینجا جمع شدن. از اینجا می تونی سراغ ابزارهایی مثل Core and Cavity (هسته و حفره) Parting Lines (خطوط جدایش) Shut-off Surfaces (سطوح انسداد) و خیلی چیزای دیگه بری. مثل یه سوپرمارکت بزرگ که هرچی برای قالب سازی بخوای توش پیدا میشه!
• Surface Tools : ابزارهای سطوح سالیدورک هم توی قالب سازی خیلی به دردت می خورن. مخصوصاً وقتی بخوای سطوح پیچیده و منحنی برای قالب هات ایجاد کنی. با این ابزارها می تونی هر شکلی که تو ذهنت داری رو به واقعیت تبدیل کنی. مثل یه مجسمه ساز که با خمیر بازی هر شکلی رو می سازه!
• Solid Features : ابزارهای مدل سازی جامد هم جای خودشون رو توی قالب سازی دارن. برای ساخت قطعات ساده تر و بلوک های اصلی قالب می تونی از این ابزارها استفاده کنی. مثل آجرای لگو که باهاشون یه خونه محکم می سازی!
• Draft Analysis : این ابزار مثل یه چشم تیزبین عمل می کنه و شیب های لازم برای خروج قطعه از قالب رو بهت نشون میده. خیلی مهمه که قطعه ت راحت از قالب جدا بشه وگرنه کلی دردسر میشه. این ابزار نمی ذاره تو دردسر بیفتی!
• Undercut Detection : این ابزار هم مثل یه کارآگاه حرفه ای گیرهای احتمالی توی قالب رو پیدا می کنه. گیرها باعث میشن قطعه ت توی قالب گیر کنه و نتونی درش بیاری. این ابزار جلوی این اتفاق رو می گیره!

اینا فقط یه نگاه کلی به جعبه ابزار قالب سازی سالیدورک بود. تو هر کدوم از هدینگ های بعدی با جزئیات بیشتری با این ابزارها آشنا میشی و یاد می گیری چطوری ازشون استفاده کنی. نگران نباش قرار نیست همه شون رو یه شبه یاد بگیری. قدم به قدم با هم پیش میریم!

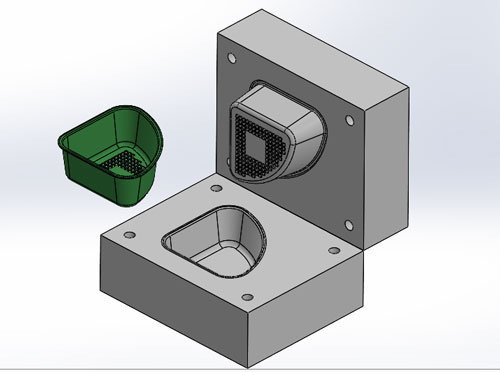

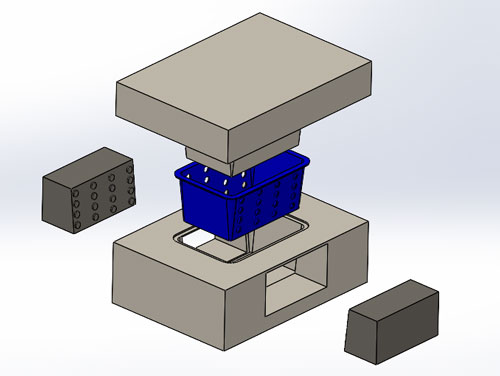

هسته و حفره (Core & Cavity) : شروع ماجراجویی قالب سازی

خب اولین قدم توی قالب سازی ساخت هسته (Core) و حفره (Cavity) قالبه. هسته و حفره در واقع دو نیمه اصلی قالب هستن که شکل نهایی قطعه رو مشخص می کنن. تصور کن داری یه بیسکوییت درست می کنی. قالب بیسکوییتت از دو قسمت تشکیل شده یه قسمت بالا و یه قسمت پایین. هسته و حفره هم دقیقاً همین کارو می کنن!

برای ساخت هسته و حفره توی سالیدورک می تونی از ابزار Core and Cavity توی تب Mold Tools استفاده کنی. این ابزار خیلی هوشمنده و بیشتر کارها رو خودش برات انجام میده. فقط کافیه مراحل زیر رو دنبال کنی :

1. مدل قطعه رو آماده کن : اول از همه باید مدل سه بعدی قطعه ای که می خوای قالبشو بسازی رو توی سالیدورک طراحی کرده باشی. مطمئن شو که مدل قطعه ت دقیق و بدون نقصه. مثل یه آشپز که مواد اولیه با کیفیت برای پختن یه غذای خوشمزه استفاده می کنه!
2. صفحه جدایش (Parting Surface) رو مشخص کن : صفحه جدایش سطحی هست که قالب رو به دو نیمه تقسیم می کنه. سالیدورک خودش می تونه صفحه جدایش رو به صورت اتوماتیک برات پیدا کنه اما می تونی به صورت دستی هم مشخصش کنی. انتخاب درست صفحه جدایش خیلی مهمه چون روی پیچیدگی قالب و هزینه تولید تاثیر می ذاره. مثل یه نجار که باید تصمیم بگیره چوب رو از کجا ببره تا کمترین دورریز رو داشته باشه!
3. ابزار Core and Cavity رو اجرا کن : حالا ابزار Core and Cavity رو از تب Mold Tools انتخاب کن. سالیدورک ازت می خواد مدل قطعه و صفحه جدایش رو مشخص کنی. بعد از اینکه این اطلاعات رو دادی سالیدورک به صورت اتوماتیک هسته و حفره قالب رو برات می سازه. به همین سادگی!

بعد از اینکه هسته و حفره رو ساختی می تونی تغییرات لازم رو روشون اعمال کنی. مثلاً می تونی کانال های خنک کاری سیستم راهگاهی و مکانیزم پران رو بهشون اضافه کنی. اینا چیزایی هستن که توی هدینگ های بعدی در موردشون صحبت می کنیم.

خطوط جدایش (Parting Lines) : مرز بین دو دنیا

خطوط جدایش (Parting Lines) در واقع مرز بین هسته و حفره قالب هستن. این خطوط نشون میدن که قالب از کجا به دو نیمه تقسیم میشه. انتخاب درست خطوط جدایش خیلی مهمه چون روی کیفیت قطعه تولیدی و سادگی قالب تاثیر می ذاره. مثل یه مرزبان که باید مرز کشور رو دقیق مشخص کنه تا کسی اشتباهی وارد نشه!

سالیدورک ابزارهای مختلفی برای ایجاد خطوط جدایش داره. می تونی از Parting Lines توی تب Mold Tools استفاده کنی یا به صورت دستی خطوط رو رسم کنی. بهترین روش برای ایجاد خطوط جدایش بستگی به پیچیدگی قطعه و شکل هندسی اون داره.

• Parting Lines (ابزار اتوماتیک) : این ابزار به صورت اتوماتیک خطوط جدایش رو بر اساس شیب سطوح قطعه پیدا می کنه. خیلی سریع و راحته اما ممکنه همیشه بهترین نتیجه رو نده. مثل یه GPS که همیشه بهترین مسیر رو پیدا نمی کنه بعضی وقتا باید خودت یه کم فکر کنی!
• Manual Parting Lines (خطوط جدایش دستی) : اگه ابزار اتوماتیک جواب نداد می تونی به صورت دستی خطوط جدایش رو رسم کنی. این روش دقیق تره و کنترل بیشتری بهت میده اما زمان برتره. مثل یه خیاط که باید با دقت الگو رو روی پارچه بکشه تا لباس قشنگی بدوزه!

برای انتخاب بهترین خطوط جدایش باید به چندتا نکته توجه کنی :

• سادگی قالب : خطوط جدایش باید طوری انتخاب بشن که قالب ساده و قابل ساخت باشه. هرچی خطوط جدایش پیچیده تر باشن ساخت قالب هم سخت تر و گرون تر میشه. مثل یه معمار که باید یه خونه ای طراحی کنه که هم زیبا باشه هم قابل ساخت!
• کیفیت قطعه : خطوط جدایش نباید روی سطوح مهم قطعه قرار بگیرن. اگه خط جدایش روی یه سطح مهم بیفته ممکنه اثر خط جدایش روی قطعه بمونه و کیفیتش رو پایین بیاره. مثل یه نقاش که نباید اثر قلم موش روی قسمت اصلی نقاشی بمونه!
• جهت پران : خطوط جدایش باید طوری انتخاب بشن که جهت پران قطعه از قالب مشخص بشه. قطعه باید بتونه به راحتی از قالب خارج بشه بدون اینکه گیر کنه یا آسیب ببینه. مثل یه دکتر که باید جوری عمل کنه که بیمار زودتر خوب بشه!

با تمرین و تجربه کم کم یاد می گیری که چطوری بهترین خطوط جدایش رو برای هر قطعه ای انتخاب کنی. نگران نباش اگه اولش یه کم گیج کننده به نظر میرسه همه ما اولش همین طور بودیم!

سطوح انسداد (Shut-off Surfaces) : جلوگیری از نشت مواد مذاب

سطوح انسداد (Shut-off Surfaces) سطوحی هستن که برای بستن سوراخ ها و شکاف های موجود توی مدل قطعه استفاده میشن. وقتی مواد مذاب به داخل قالب تزریق میشه اگه این سوراخ ها بسته نشده باشن مواد مذاب نشت می کنه و قطعه به درستی شکل نمی گیره. سطوح انسداد مثل یه سد عمل می کنن و جلوی نشت مواد مذاب رو می گیرن. مثل یه بنا که باید درزهای دیوار رو با سیمان پر کنه تا آب وارد خونه نشه!

سالیدورک به صورت اتوماتیک سوراخ ها و شکاف های باز توی مدل قطعه رو تشخیص میده و سطوح انسداد رو برات ایجاد می کنه. ابزار Shut-off Surfaces توی تب Mold Tools این کار رو انجام میده. فقط کافیه این ابزار رو اجرا کنی و سالیدورک بقیه کارها رو خودش انجام میده. خیلی باحاله مگه نه؟

سطوح انسداد معمولاً به صورت سطوح صاف یا منحنی ایجاد میشن. نوع سطح انسداد بستگی به شکل سوراخ و موقعیت اون داره. سالیدورک سعی می کنه بهترین نوع سطح انسداد رو برای هر سوراخی انتخاب کنه. مثل یه مهندس عمران که باید بهترین نوع سد رو برای هر رودخونه ای طراحی کنه!

گاهی وقتا ممکنه لازم باشه سطوح انسداد رو به صورت دستی ویرایش کنی. مثلاً ممکنه بخوای شکل سطح انسداد رو تغییر بدی یا موقعیت اون رو جابجا کنی. سالیدورک ابزارهای مختلفی برای ویرایش سطوح انسداد داره که می تونی ازشون استفاده کنی. مثل یه مجسمه ساز که باید با دست جزئیات مجسمه ش رو اصلاح کنه!

سیستم راهگاهی (Runner System) : مسیر مواد مذاب به قلب قالب

سیستم راهگاهی (Runner System) مجموعه ای از کانال ها هست که مواد مذاب رو از دستگاه تزریق پلاستیک به حفره قالب هدایت می کنن. سیستم راهگاهی مثل رگ های بدن عمل می کنه و مواد اولیه (مواد مذاب) رو به قسمت های مختلف قالب می رسونه. طراحی درست سیستم راهگاهی خیلی مهمه چون روی کیفیت قطعه و زمان سیکل تولید تاثیر می ذاره. مثل یه لوله کش که باید لوله ها رو درست وصل کنه تا آب به همه ی خونه برسه!

سیستم راهگاهی معمولاً از سه بخش اصلی تشکیل میشه :

• راهگاه اصلی (Sprue) : اولین کانال سیستم راهگاهی هست که مواد مذاب از دستگاه تزریق واردش میشه. راهگاه اصلی معمولاً مخروطی شکل هست تا مواد مذاب به راحتی وارد سیستم راهگاهی بشن. مثل ورودی یه تونل که هرچی پهن تر باشه ورود بهش راحت تره!
• راهگاه های فرعی (Runners) : کانال هایی هستن که مواد مذاب رو از راهگاه اصلی به دروازه ها (Gates) هدایت می کنن. راهگاه های فرعی معمولاً مقطع دایره ای یا ذوزنقه ای دارن. مثل خیابون های اصلی شهر که ماشین ها رو به محله های مختلف می برن!
• دروازه ها (Gates) : آخرین کانال های سیستم راهگاهی هستن که مواد مذاب رو مستقیماً به داخل حفره قالب تزریق می کنن. دروازه ها معمولاً مقطع کوچکی دارن تا جریان مواد مذاب رو کنترل کنن و از عیوب تزریق جلوگیری کنن. مثل در خونه که باید کوچیک باشه تا دزد نیاد تو!

سالیدورک ابزارهای مختلفی برای طراحی سیستم راهگاهی داره. می تونی از ابزار Runner توی تب Mold Tools استفاده کنی یا به صورت دستی سیستم راهگاهی رو طراحی کنی. انتخاب بهترین نوع سیستم راهگاهی بستگی به شکل قطعه نوع مواد پلاستیک و تعداد حفره های قالب داره.

سیستم خنک کاری (Cooling System) : کنترل دمای قالب برای کیفیت بهتر

سیستم خنک کاری (Cooling System) مجموعه ای از کانال ها هست که در داخل قالب تعبیه میشن و آب خنک یا روغن خنک کننده از داخلشون عبور می کنه. سیستم خنک کاری برای کنترل دمای قالب و تسریع فرآیند انجماد مواد مذاب استفاده میشه. خنک کاری مناسب قالب روی کیفیت قطعه زمان سیکل تولید و عمر قالب تاثیر مستقیم داره. مثل یه رادیاتور ماشین که باید موتور رو خنک نگه داره تا جوش نیاره!

بدون سیستم خنک کاری قالب خیلی گرم میشه و قطعه خیلی دیر منجمد میشه. این باعث میشه زمان سیکل تولید طولانی بشه و کیفیت قطعه هم پایین بیاد. قطعه ممکنه تاب بردارد اعوجاج پیدا کند یا سطحش زبر شود. سیستم خنک کاری جلوی این مشکلات رو می گیره و باعث میشه قطعه سریع تر و با کیفیت بهتر تولید بشه.

سالیدورک ابزار Cooling Channel توی تب Mold Tools رو داره که بهت کمک می کنه کانال های خنک کاری رو به راحتی طراحی کنی. با این ابزار می تونی شکل کانال ها قطرشون و موقعیتشون رو مشخص کنی. سالیدورک حتی می تونه به صورت اتوماتیک بهترین مسیر کانال های خنک کاری رو بر اساس شکل قالب و قطعه برات پیدا کنه. خیلی هوشمنده نه؟

برای طراحی سیستم خنک کاری باید به چندتا نکته توجه کنی :

• موقعیت کانال ها : کانال های خنک کاری باید نزدیک به سطح حفره قالب قرار بگیرن تا بتونن به خوبی حرارت رو از قطعه بگیرن. هرچی کانال ها دورتر باشن خنک کاری کمتری انجام میشه. مثل یه بخاری که باید نزدیکت باشه تا گرمت کنه!
• تعداد کانال ها : تعداد کانال های خنک کاری باید کافی باشه تا کل سطح قالب به خوبی خنک بشه. اگه تعداد کانال ها کم باشه بعضی قسمت های قالب گرم تر می مونن و قطعه به صورت یکنواخت خنک نمیشه. مثل یه کولر که باید به اندازه ی کافی پره ها داشته باشه تا کل اتاق رو خنک کنه!
• نوع خنک کننده : نوع خنک کننده ای که استفاده می کنی هم مهمه. آب معمول ترین خنک کننده هست اما روغن خنک کننده هم برای قالب های با دمای بالا استفاده میشه. انتخاب نوع خنک کننده بستگی به نوع مواد پلاستیک و دمای قالب داره. مثل بنزین و گازوئیل که هر کدوم برای یه نوع ماشین مناسبن!

سیستم پران (Ejection System) : بیرون راندن قطعه از قالب

سیستم پران (Ejection System) مکانیزمی هست که برای خارج کردن قطعه از قالب بعد از انجماد استفاده میشه. وقتی قطعه توی قالب منجمد شد باید یه جوری از قالب جداش کنی. سیستم پران این کارو انجام میده. بدون سیستم پران درآوردن قطعه از قالب خیلی سخت و زمان بر میشه و ممکنه به قطعه آسیب برسه. مثل یه نانوا که باید نون رو از قالب دربیاره تا نسوزه!

سیستم های پران مختلفی وجود دارن اما رایج ترین نوعشون پران پین (Ejector Pin) هست. پران پین ها پین های استوانه ای کوچکی هستن که از پشت قالب به قطعه فشار میارن و اون رو از قالب جدا می کنن. تعداد و موقعیت پران پین ها بستگی به شکل قطعه و اندازه قالب داره. مثل انگشت های دست که باهاشون یه چیز رو از یه جایی بیرون می کشیم!

سالیدورک ابزار Ejector Pin توی تب Mold Tools رو داره که بهت کمک می کنه سیستم پران پین رو به راحتی طراحی کنی. با این ابزار می تونی نوع پران پین قطرشون طولشون و موقعیتشون رو مشخص کنی. سالیدورک حتی می تونه به صورت اتوماتیک بهترین موقعیت پران پین ها رو بر اساس شکل قطعه برات پیدا کنه. بازم میگم خیلی باحاله!

برای طراحی سیستم پران باید به چندتا نکته توجه کنی :

• موقعیت پران پین ها : پران پین ها باید توی موقعیت های مناسبی قرار بگیرن تا بتونن قطعه رو به صورت یکنواخت و بدون آسیب از قالب جدا کنن. اگه پران پین ها توی موقعیت های نامناسبی قرار بگیرن ممکنه قطعه تاب بردارد بشکند یا اثر پران پین روی سطحش بمونه. مثل یه امدادگر که باید مصدوم رو جوری از ماشین بیرون بکشه که آسیب بیشتری نبینه!
• تعداد پران پین ها : تعداد پران پین ها باید کافی باشه تا بتونن قطعه رو به صورت کامل از قالب جدا کنن. اگه تعداد پران پین ها کم باشه ممکنه قطعه توی قالب گیر کنه یا به سختی جدا بشه. مثل چندتا کارگر که باید با هم یه بار سنگین رو بلند کنن!
• نوع پران : انواع مختلفی از پران وجود داره مثل پران تیغه ای (Ejector Blade) پران حلقه ای (Sleeve Ejector) و پران هوایی (Air Ejector). انتخاب نوع پران بستگی به شکل قطعه و نوع قالب داره. مثل ابزارهای مختلف یه مکانیک که هر کدوم برای یه کار خاصی مناسبن!

تحلیل شیب (Draft Analysis) و تشخیص گیر (Undercut Detection) : پیشگیری بهتر از درمان!

تحلیل شیب (Draft Analysis) و تشخیص گیر (Undercut Detection) دو تا ابزار خیلی مهم توی سالیدورک هستن که بهت کمک می کنن مشکلات احتمالی قالب رو قبل از ساخت قالب پیش بینی و رفع کنی. این ابزارها مثل یه دکتر پیشگیری عمل می کنن و نمی ذارن قالب ت مریض بشه!

تحلیل شیب (Draft Analysis) شیب سطوح قطعه رو آنالیز می کنه و بهت نشون میده که آیا شیب کافی برای خروج قطعه از قالب وجود داره یا نه. همونطور که قبلاً گفتم برای اینکه قطعه به راحتی از قالب جدا بشه سطوح قالب باید یه شیب جزئی داشته باشن. تحلیل شیب بهت کمک می کنه مطمئن بشی که این شیب وجود داره و کافیه. مثل یه مهندس راه و ساختمان که باید شیب جاده رو درست طراحی کنه تا آب بارون جمع نشه!

تشخیص گیر (Undercut Detection) گیرهای احتمالی توی قالب رو پیدا می کنه. گیرها قسمت هایی از قطعه هستن که باعث میشن قطعه توی قالب گیر کنه و نتونی درش بیاری. تشخیص گیر بهت کمک می کنه این قسمت ها رو پیدا کنی و طراحی قطعه یا قالب رو اصلاح کنی تا گیرها از بین برن. مثل یه بازرس فنی که باید گیرهای یه دستگاه رو پیدا کنه تا دستگاه درست کار کنه!

استفاده از این دو تا ابزار خیلی آسونه. ابزار Draft Analysis و Undercut Detection توی تب Mold Tools قرار دارن. فقط کافیه این ابزارها رو اجرا کنی و سالیدورک بقیه کارها رو خودش انجام میده. سالیدورک حتی می تونه نقاط مشکل دار رو روی مدل قطعه رنگ آمیزی کنه تا راحت تر بتونی ببینی شون. خیلی کاربردیه نه؟

با استفاده از تحلیل شیب و تشخیص گیر می تونی قبل از اینکه هزینه ای برای ساخت قالب بکنی مطمئن بشی که قالب ت بدون مشکل خواهد بود و قطعات با کیفیت تولید می کنه. این یعنی صرفه جویی در هزینه و جلوگیری از اتلاف وقت. پیشگیری همیشه بهتر از درمانه مگه نه؟

شبیه سازی قالب گیری (Mold Filling Simulation) : تست قالب قبل از ساخت واقعی

شبیه سازی قالب گیری (Mold Filling Simulation) یه ابزار پیشرفته توی سالیدورکه که بهت کمک می کنه فرآیند تزریق پلاستیک رو به صورت مجازی شبیه سازی کنی. با شبیه سازی قالب گیری می تونی ببینی که مواد مذاب چطوری در داخل قالب جریان پیدا می کنن چطوری حفره قالب رو پر می کنن و چه مشکلاتی ممکنه پیش بیاد. شبیه سازی قالب گیری مثل یه آزمایشگاه مجازی عمل می کنه و بهت اجازه میده قالب ت رو قبل از ساخت واقعی تست کنی. مثل یه خلبان که قبل از پرواز واقعی با شبیه ساز پرواز تمرین می کنه!

با شبیه سازی قالب گیری می تونی مشکلات مختلفی رو پیش بینی کنی مثل :

• پر نشدن کامل حفره قالب (Short Shot) : وقتی مواد مذاب به اندازه ی کافی به داخل حفره قالب نرسه قطعه به صورت ناقص تولید میشه. شبیه سازی قالب گیری بهت نشون میده که آیا این مشکل ممکنه پیش بیاد یا نه.
• خطوط جوش (Weld Lines) : وقتی دو جریان مواد مذاب به هم می رسن ممکنه خطوط جوش روی سطح قطعه ایجاد بشه. این خطوط معمولاً ضعیف تر از بقیه قسمت های قطعه هستن و ممکنه باعث کاهش استحکام قطعه بشن. شبیه سازی قالب گیری بهت نشون میده که خطوط جوش کجاها ممکنه ایجاد بشن.
• تله هوا (Air Traps) : وقتی هوا در داخل قالب گیر می افته ممکنه تله هوا ایجاد بشه. تله هوا باعث میشه قطعه ناقص تولید بشه و سطحش زبر بشه. شبیه سازی قالب گیری بهت نشون میده که تله هوا کجاها ممکنه ایجاد بشه.
• اعوجاج (Warpage) : وقتی قطعه به صورت غیریکنواخت خنک میشه ممکنه اعوجاج پیدا کنه و شکلش تغییر کنه. شبیه سازی قالب گیری بهت نشون میده که آیا اعوجاج ممکنه پیش بیاد یا نه.

با استفاده از شبیه سازی قالب گیری می تونی طراحی قالب و پارامترهای تزریق رو بهینه کنی تا این مشکلات رو به حداقل برسونی. این یعنی افزایش کیفیت قطعه کاهش ضایعات و صرفه جویی در هزینه. شبیه سازی قالب گیری یه ابزار خیلی ارزشمند برای هر مهندس قالب سازیه.

نکات و ترفندهای قالب سازی سریع تر و بهتر در سالیدورک (رازهای سر به مهر!)

خب تا اینجا کلی چیز در مورد قالب سازی توی سالیدورک یاد گرفتیم. حالا میخوام چندتا نکته و ترفند بهت بگم که کارت رو سریع تر و بهتر انجام بدی. اینا رازهاییه که معمولاً کسی بهت نمیگه پس خوب بهشون گوش کن!

• از تمپلیت های قالب سازی استفاده کن : سالیدورک یه سری تمپلیت های آماده برای قالب سازی داره که می تونه کارت رو خیلی سریع تر کنه. به جای اینکه هر بار از صفر شروع کنی می تونی از این تمپلیت ها استفاده کنی و فقط تغییرات لازم رو روشون اعمال کنی. مثل استفاده از الگو برای خیاطی کارت رو خیلی سریع تر پیش می بره!
• از کتابخانه قطعات استاندارد قالب استفاده کن : سالیدورک یه کتابخانه بزرگ از قطعات استاندارد قالب داره مثل بوش ها پین ها راهگاه ها و اتصالات خنک کاری. به جای اینکه این قطعات رو خودت مدل کنی می تونی از این کتابخانه استفاده کنی و زمان طراحی رو خیلی کم کنی. مثل استفاده از قطعات آماده ی لگو خیلی سریع تر می تونی یه سازه بسازی!
• از ابزارهای اتوماتیک سالیدورک استفاده کن : سالیدورک یه عالمه ابزار اتوماتیک برای قالب سازی داره مثل Parting Lines Shut-off Surfaces Runner و Cooling Channel. این ابزارها خیلی هوشمند هستن و بیشتر کارها رو خودشون برات انجام میدن. ازشون استفاده کن و به جای کارهای تکراری روی کارهای خلاقانه تر تمرکز کن. مثل استفاده از ماشین ظرفشویی به جای شستن ظرف ها با دست وقتت رو برای کارهای مهم تر می ذاری!
• تمرین تمرین تمرین : هیچ چیز جای تمرین مداوم رو نمی گیره. هرچی بیشتر تمرین کنی مهارتت توی قالب سازی بیشتر میشه و سریع تر و بهتر می تونی قالب طراحی کنی. مثل یه ورزشکار که هرچی بیشتر تمرین کنه قوی تر میشه!
• از منابع آموزشی آنلاین استفاده کن : اینترنت پر از منابع آموزشی رایگان و پولی برای یادگیری قالب سازی توی سالیدورکه. از ویدیوهای آموزشی مقالات و انجمن های آنلاین استفاده کن و دانشت رو به روز نگه دار. مثل یه دانشجو که از کتاب های مختلف و استادها یاد می گیره!

با استفاده از این نکات و ترفندها می تونی قالب سازی رو توی سالیدورک خیلی سریع تر و بهتر یاد بگیری و انجام بدی. یادت باشه موفقیت توی قالب سازی فقط به دانش فنی نیست بلکه به پشتکار و تمرین هم بستگی داره.

اشتباهات رایج در طراحی قالب و راه های اجتناب از آنها (از تجربه ها درس بگیریم!)

هیچ کس از اول همه چیز رو درست انجام نمیده. توی قالب سازی هم اشتباه کردن یه بخش طبیعی از فرآیند یادگیریه. اما بهتره که از اشتباهات دیگران درس بگیریم و سعی کنیم خودمون اونا رو تکرار نکنیم. اینجا چندتا از اشتباهات رایج توی طراحی قالب رو برات میگم و راه های اجتناب ازشون رو هم بهت یاد میدم :

• عدم در نظر گرفتن شیب کافی : یکی از رایج ترین اشتباهات عدم در نظر گرفتن شیب کافی برای سطوح قالب هست. همونطور که گفتم سطوح قالب باید یه شیب جزئی داشته باشن تا قطعه به راحتی از قالب جدا بشه. همیشه قبل از ساخت قالب از ابزار Draft Analysis استفاده کن و مطمئن شو که شیب کافی وجود داره.
• انتخاب نادرست خطوط جدایش : انتخاب نادرست خطوط جدایش می تونه باعث پیچیدگی قالب افزایش هزینه تولید و کاهش کیفیت قطعه بشه. قبل از نهایی کردن خطوط جدایش خوب فکر کن و گزینه های مختلف رو بررسی کن. به سادگی قالب کیفیت قطعه و جهت پران توجه کن.
• طراحی نامناسب سیستم راهگاهی : طراحی نامناسب سیستم راهگاهی می تونه باعث پر نشدن کامل حفره قالب ایجاد خطوط جوش و افزایش زمان سیکل تولید بشه. سیستم راهگاهی رو با دقت طراحی کن و به طول کانال ها قطرشون و نوع دروازه ها توجه کن. از شبیه سازی قالب گیری برای تست سیستم راهگاهی استفاده کن.
• عدم توجه به خنک کاری قالب : عدم توجه به خنک کاری قالب می تونه باعث اعوجاج قطعه کاهش کیفیت سطح و افزایش زمان سیکل تولید بشه. سیستم خنک کاری رو به دقت طراحی کن و به موقعیت کانال ها تعدادشون و نوع خنک کننده توجه کن. شبیه سازی قالب گیری می تونه بهت کمک کنه تا سیستم خنک کاری رو بهینه کنی.
• نادیده گرفتن سیستم پران : نادیده گرفتن سیستم پران می تونه باعث سختی در خارج کردن قطعه از قالب آسیب دیدن قطعه و افزایش زمان سیکل تولید بشه. سیستم پران رو با دقت طراحی کن و به موقعیت پران پین ها تعدادشون و نوع پران توجه کن. مطمئن شو که سیستم پران می تونه قطعه رو به صورت یکنواخت و بدون آسیب از قالب جدا کنه.

با اجتناب از این اشتباهات رایج می تونی قالب های بهتر و کارآمدتری طراحی کنی و کیفیت قطعات تولیدی رو افزایش بدی. تجربه بهترین معلمه اما یادگیری از تجربه های دیگران هوشمندانه تره!

منابع مفید برای یادگیری بیشتر قالب سازی در سالیدورک (گنجینه های دانش!)

خب اگه هنوز تشنه ی یادگیری بیشتری در مورد قالب سازی توی سالیدورک هستی نگران نباش! خوشبختانه منابع خیلی خوبی وجود داره که می تونه بهت کمک کنه دانشت رو عمیق تر کنی و مهارتت رو ارتقا بدی. اینجا چندتا از بهترین منابع رو بهت معرفی می کنم :

• Help سالیدورک : خود سالیدورک یه راهنمای جامع و کامل داره که می تونه منبع خیلی خوبی برای یادگیری باشه. توی Help سالیدورک می تونی توضیحات مفصل در مورد همه ی ابزارها و دستورات قالب سازی پیدا کنی مثال های کاربردی ببینی و به سوالاتت پاسخ بدی. یه جورایی مثل کتاب مرجع می مونه که هرچی بخوای توش پیدا میشه!
• وب سایت رسمی سالیدورک : وب سایت رسمی سالیدورک هم پر از مقالات ویدیوهای آموزشی و وبینارها در مورد قالب سازی هست. توی این وب سایت می تونی آخرین اخبار و به روزرسانی های مربوط به قالب سازی توی سالیدورک رو هم دنبال کنی. مثل یه مجله ی تخصصی که همیشه مطالب جدید و جذاب داره!
• یوتیوب (YouTube) : یوتیوب یه گنجینه ی بی انتها از ویدیوهای آموزشی رایگان در مورد قالب سازی توی سالیدورکه. توی یوتیوب می تونی آموزش های گام به گام نکات و ترفندها و نمونه پروژه های قالب سازی رو ببینی. فقط کافیه عبارت “Solidworks Mold Design Tutorial” رو توی یوتیوب جستجو کنی و کلی ویدیو برات میاد!
• Udemy و Coursera : پلتفرم های آموزشی آنلاین مثل Udemy و Coursera هم دوره های آموزشی تخصصی در مورد قالب سازی توی سالیدورک دارن. این دوره ها معمولاً پولی هستن اما کیفیت بالایی دارن و می تونن بهت کمک کنن به صورت حرفه ای قالب سازی رو یاد بگیری. مثل یه کلاس خصوصی که استاد حرفه ای بهت درس میده!
• انجمن های آنلاین (Online Forums) : انجمن های آنلاین سالیدورک جاهای خیلی خوبی برای پرسیدن سوالات به اشتراک گذاشتن تجربیات و کمک گرفتن از دیگران هستن. توی این انجمن ها می تونی با مهندسان قالب ساز دیگه ارتباط برقرار کنی و از تجربه های اونا استفاده کنی. مثل یه جمع دوستانه که همه به هم کمک می کنن!

با استفاده از این منابع مفید می تونی دانشت رو در مورد قالب سازی توی سالیدورک به سطح بالاتری برسونی و به یه متخصص قالب سازی حرفه ای تبدیل بشی. یادگیری یه فرآیند پیوسته هست پس همیشه به دنبال منابع جدید و به روزرسانی دانش ت باش.

نتیجه گیری : قالب سازی با سالیدورک یه مهارت ارزشمند و قابل دسترس!

خب به آخر این سفر طولانی و جذاب در دنیای قالب سازی توی سالیدورک رسیدیم. امیدوارم تا اینجا کلی چیز جدید یاد گرفته باشی و دیگه از اسم قالب سازی نترسی! همونطور که دیدی قالب سازی با سالیدورک نه تنها ممکنه بلکه می تونه خیلی هم لذت بخش و کاربردی باشه.

یادت باشه که کلید موفقیت توی قالب سازی تمرین مداوم و یادگیری مستمره. هرچی بیشتر تمرین کنی و از منابع آموزشی مختلف استفاده کنی مهارتت بیشتر میشه و قالب های بهتری می تونی طراحی کنی. از اشتباه کردن نترس اشتباهات بخشی از فرآیند یادگیری هستن. از اشتباهاتت درس بگیر و سعی کن اونا رو تکرار نکنی.

قالب سازی یه مهارت ارزشمند توی صنعت مهندسیه. اگه این مهارت رو یاد بگیری می تونی فرصت های شغلی جدیدی پیدا کنی کسب و کار خودت رو راه بندازی و ایده های خلاقانه ت رو به واقعیت تبدیل کنی. پس وقت رو تلف نکن و از همین امروز شروع به یادگیری قالب سازی توی سالیدورک کن!

بخش پرسش و پاسخ : سوالات پرتکرار شما جواب های دوستانه من!

خب می دونم که هنوز ممکنه یه سری سوالات توی ذهنت مونده باشه. اینجا سه تا از سوالات پرتکرار شما رو جواب میدم و سعی می کنم جواب ها دوستانه و کاربردی باشن :

سوال ۱ : آیا برای یادگیری قالب سازی توی سالیدورک حتماً باید مهندس مکانیک باشم؟

جواب من : نه اصلاً! لازم نیست مهندس مکانیک باشی تا قالب سازی توی سالیدورک رو یاد بگیری. هر کسی که به طراحی و تولید علاقه داشته باشه و یه کم پشتکار داشته باشه می تونه این مهارت رو یاد بگیره. البته داشتن یه زمینه ی فنی می تونه کمک کننده باشه اما ضروری نیست. مهم ترین چیز انگیزه و تلاش خودته!

سوال ۲ : چقدر زمان لازمه تا قالب سازی توی سالیدورک رو به صورت حرفه ای یاد بگیرم؟

جواب من : زمان یادگیری قالب سازی بستگی به سطح قبلی دانش ت میزان تمرینت و منابع آموزشی که استفاده می کنی داره. اما به طور کلی اگه به صورت منظم و جدی تمرین کنی و از منابع آموزشی خوب استفاده کنی می تونی توی چند ماه به یه سطح قابل قبولی از مهارت برسی. مثل یادگیری یه زبان جدید هرچی بیشتر وقت بذاری زودتر یاد می گیری!

سوال ۳ : آیا برای قالب سازی توی سالیدورک نیاز به کامپیوتر خیلی قوی دارم؟

جواب من : برای پروژه های ساده و متوسط قالب سازی یه کامپیوتر معمولی با مشخصات مناسب کافیه. اما برای پروژه های پیچیده تر و قالب های بزرگ تر بهتره از یه کامپیوتر قوی تر با پردازنده ی قوی رم زیاد و کارت گرافیک مناسب استفاده کنی. مثل یه ماشین مسابقه ای که برای مسابقات حرفه ای به موتور قوی تری نیاز داره!

امیدوارم جواب این سوالات برات مفید بوده باشه. اگه بازم سوالی داری خجالت نکش و بپرس. من همیشه اینجا هستم تا بهت کمک کنم. موفق باشی رفیق!
