راهنمای گام به گام ساخت کوادکوپتر

ساخت یک پهپاد کنترلی از صفر، مسیری هیجان انگیز و پر از یادگیری است که با انتخاب دقیق قطعات و مونتاژ صحیح آغاز می شود. این راهنمای جامع به شما کمک می کند تا گام به گام با فرآیند ساخت یک کوادکوپتر دست ساز آشنا شوید و دانش لازم برای پرواز اولین پرنده خود را کسب کنید.

دنیای پهپادها و مولتی روتورها، عرصه ای پویا و روبه رشد است که علاقه مندان بسیاری را به خود جذب کرده است. اگر شما نیز جزو این افراد هستید و رویای ساخت پهپاد شخصی خود را در سر دارید، این مقاله به مثابه یک نقشه راه عمل خواهد کرد. هدف ما در این راهنما، تجهیز شما به دانش انتخاب و مونتاژ قطعات الکترونیکی است، نه صرفاً ارائه یک کیت آماده. این رویکرد به شما امکان می دهد تا با درک عمیق تر هر بخش، توانایی طراحی و ساخت انواع پهپادها، از یک کوادکوپتر کوچک FPV گرفته تا یک اکتوکوپتر بزرگ برای حمل بار را کسب کنید. ساختار کلی یک پهپاد، فارغ از نوع و اندازه آن، اصول ثابتی دارد که در ادامه به تفصیل به آن ها خواهیم پرداخت.

آموزش ۰ تا ۱۰۰ ساخت پهپاد کنترلی

ساخت یک پهپاد کنترلی، فراتر از یک سرگرمی، تجربه ای عملی در حوزه الکترونیک و مکانیک پرواز است. این فرآیند از انتخاب نوع و اندازه فریم آغاز شده و تا مونتاژ نهایی، سیم کشی دقیق و برنامه نویسی کنترلر پرواز ادامه می یابد. در این بخش، به طور جامع به مراحل و نکات کلیدی در ساخت پهپاد خواهیم پرداخت تا شما را برای این چالش هیجان انگیز آماده کنیم.

اولین گام در طراحی و ساخت پهپاد، تعیین تعداد بازوها و موتورها است. این ویژگی مشخص کننده نوع مولتی روتور شما خواهد بود. به عنوان مثال، تری کوپترها دارای سه موتور، کوادکوپترها چهار موتور، هگزاکوپترها شش موتور و اکتوکوپترها هشت موتور دارند. از میان این انواع، کوادکوپترها به دلیل سادگی نسبی در طراحی و پایداری مناسب، محبوبیت فراوانی دارند و تمرکز اصلی این راهنما نیز بر ساخت آن ها خواهد بود.

اندازه فریم پهپاد، با فاصله بین دو موتور مورب بر حسب میلی متر مشخص می شود. این اندازه گیری به شما کمک می کند تا ابعاد کلی پرنده و در نتیجه، قطعات متناسب با آن را انتخاب کنید. پهپادها در اندازه های مختلفی دسته بندی می شوند: نانو (۸۰-۱۰۰ میلی متر)، میکرو (۱۰۰-۱۵۰ میلی متر)، کوچک (۱۵۰-۲۵۰ میلی متر)، متوسط (۲۵۰-۴۰۰ میلی متر) و بزرگ (بیش از ۴۰۰ میلی متر). انتخاب اندازه فریم، نقطه شروعی برای انتخاب سایر اجزای حیاتی پهپاد به شمار می رود.

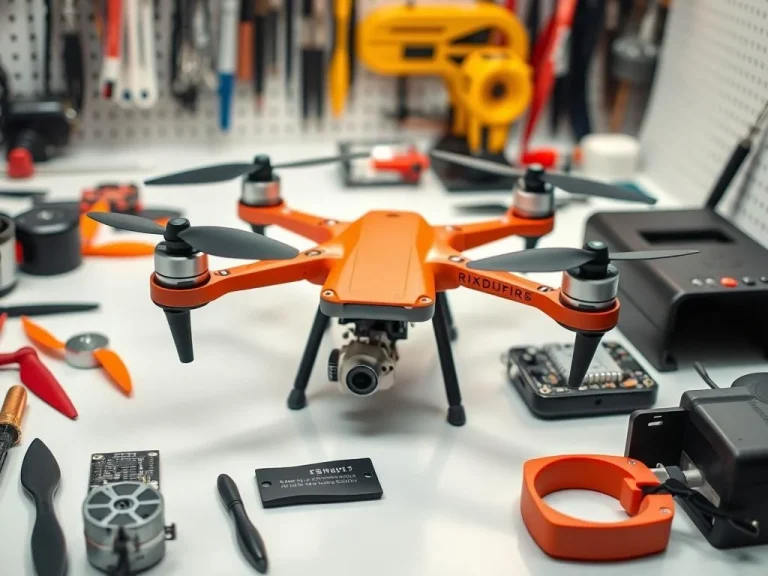

ابزارهای اصلی موردنیاز برای ساخت پهپاد

برای شروع فرآیند ساخت پهپاد، علاوه بر قطعات اصلی، به مجموعه ای از ابزارها نیاز دارید که دقت و کیفیت کار شما را تضمین می کنند. این ابزارها شامل موارد پایه ای مانند پیچ گوشتی و انبردست تا ابزارهای تخصصی تر الکترونیک می شود. داشتن ابزار مناسب، نه تنها کار را آسان تر می کند بلکه از آسیب رسیدن به قطعات حساس نیز جلوگیری به عمل می آورد.

مهم ترین ابزار در مونتاژ قطعات الکترونیکی، هویه و لوازم جانبی آن مانند سیم لحیم با کیفیت و روغن لحیم است. برای اطمینان از اتصالات الکتریکی صحیح و جلوگیری از شل شدن سیم ها، استفاده از هویه مناسب با توان کافی و تجربه در لحیم کاری ضروری است. همچنین، ابزارهایی مانند مولتی متر برای تست ولتاژ و جریان، کاتر یا سیم لخت کن برای آماده سازی سیم ها و چسب حرارتی یا بست کمربندی برای محکم سازی و مدیریت کابل ها نیز کاربرد فراوانی دارند.

در کنار ابزارهای الکترونیکی، یک مجموعه آچار و پیچ گوشتی با اندازه های مختلف برای مونتاژ فریم و موتورها لازم است. همچنین، برای کالیبراسیون و تنظیمات نرم افزاری کنترلر پرواز، نیاز به یک کامپیوتر یا لپ تاپ خواهید داشت. برخی ابزارهای تخصصی تر مانند بالانسر ملخ نیز برای اطمینان از پرواز پایدار و بدون لرزش پهپاد توصیه می شوند. انتخاب ابزارهای با کیفیت، سرمایه گذاری برای ساخت یک پهپاد مطمئن و کارآمد است.

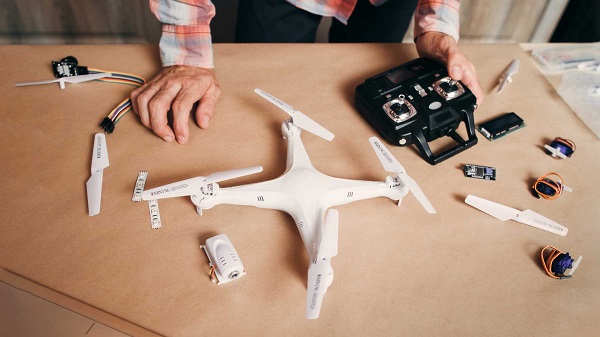

قطعات اصلی یک پهپاد دست ساز

ساخت یک پهپاد دست ساز مستلزم شناخت دقیق و انتخاب هوشمندانه قطعات اصلی آن است. هر یک از این اجزا نقش حیاتی در عملکرد نهایی پرنده ایفا می کنند و هماهنگی آن ها با یکدیگر، ضامن پروازی پایدار و کارآمد است. در ادامه به معرفی و بررسی مهم ترین قطعات یک کوادکوپتر می پردازیم.

ایرفریم یا بدنه در دوره آموزش ساخت کوادکوپتر

ایرفریم یا بدنه، ستون فقرات هر پهپاد است که تمامی اجزای حیاتی از جمله موتورها، کنترلر پرواز، باتری و سایر سنسورها بر روی آن نصب می شوند. انتخاب جنس و طراحی ایرفریم تاثیر مستقیمی بر وزن، مقاومت در برابر ضربه و پایداری پرواز دارد. فریم ها معمولاً از موادی مانند فیبر کربن، فایبرگلاس یا پلاستیک ساخته می شوند که هر کدام مزایا و معایب خاص خود را دارند. فیبر کربن به دلیل وزن کم و استحکام بالا، انتخابی محبوب برای ساخت کوادکوپترهای حرفه ای است.

هنگام انتخاب ایرفریم، باید به ابعاد آن نیز توجه کرد که معمولاً با فاصله بین دو موتور مورب بر حسب میلی متر مشخص می شود. این اندازه باید با قدرت موتورها و ابعاد پروانه ها همخوانی داشته باشد. فریم های متفاوتی برای کاربردهای گوناگون، از پهپادهای مسابقه ای کوچک گرفته تا پهپادهای حمل بار بزرگ، طراحی شده اند. امکان ساخت ایرفریم دست ساز نیز وجود دارد که می تواند هزینه ها را به میزان قابل توجهی کاهش داده و امکان سفارشی سازی کامل را فراهم آورد. این رویکرد، به ویژه برای علاقه مندان به جنبه های مهندسی، بسیار جذاب است.

فلایت کنترل کوادکوپتر

فلایت کنترل یا کنترل کننده پرواز، مغز متفکر هر پهپاد است که وظیفه پردازش ورودی های خلبان و اطلاعات سنسورها را بر عهده دارد تا پایداری و حرکت پرنده را تضمین کند. این برد الکترونیکی حیاتی، دستورات را از گیرنده رادیویی دریافت کرده و با استفاده از الگوریتم های پیچیده کنترلی، سیگنال های مناسب را به اسپید کنترل ها (ESC) ارسال می کند تا سرعت موتورها را تنظیم و پهپاد را در مسیر دلخواه هدایت کند.

تمامی فلایت کنترل ها مجهز به حسگرهای داخلی مانند ژیروسکوپ و شتاب سنج (IMU) هستند که به حفظ تعادل خودکار پهپاد کمک می کنند. برخی مدل های پیشرفته تر دارای فشارسنج (برای حفظ ارتفاع)، قطب نما (برای جهت یابی) و ماژول GPS (برای موقعیت یابی و بازگشت به خانه) نیز می باشند. انتخاب فلایت کنترل مناسب به سطح تجربه، بودجه و قابلیت های مورد انتظار شما از پهپاد بستگی دارد. فریم ورهای مختلفی مانند ArduPilot و PX4 نیز برای این کنترلرها وجود دارند که امکانات گسترده ای را ارائه می دهند.

رادیو کنترل در دوره آموزش ساخت کوادکوپتر

رادیو کنترل، واسط اصلی بین خلبان و پهپاد است که امکان ارسال دستورات پروازی را به صورت بی سیم فراهم می کند. این سیستم شامل یک فرستنده (ریموت کنترل در دست خلبان) و یک گیرنده (نصب شده بر روی پهپاد) است. گیرنده به فلایت کنترل متصل شده و سیگنال های دریافتی را به آن منتقل می کند.

تعداد کانال های رادیو کنترل، نشان دهنده تعداد فرمان هایی است که می توان به طور همزمان کنترل کرد. برای یک پهپاد حداقل چهار کانال (Roll، Pitch، Yaw، Throttle) مورد نیاز است که هر کدام حرکت خاصی را کنترل می کنند. کانال های اضافی برای قابلیت هایی مانند تغییر حالت پرواز، کنترل گیمبال یا روشن/خاموش کردن چراغ ها به کار می روند. رادیو کنترل ها در مدل های مختلفی با برد و امکانات متفاوت در بازار موجود هستند. امکان ساخت رادیو کنترل دست ساز نیز وجود دارد که می تواند برد عملیاتی بالاتری نسبت به نمونه های تجاری فراهم آورد و هزینه ها را به شکل چشمگیری کاهش دهد، انتخابی که برای افراد حرفه ای تر جذابیت دارد.

گیمبال و تصویربرداری در کوادکوپتر

برای کاربردهای تصویربرداری و فیلمبرداری هوایی با پهپاد، استفاده از گیمبال و سیستم تصویربرداری ضروری است. گیمبال یک تثبیت کننده مکانیکی است که دوربین را در مقابل لرزش ها و حرکات ناخواسته پهپاد پایدار نگه می دارد و امکان ضبط تصاویر صاف و بدون لرزش را فراهم می کند. این سیستم معمولاً دارای موتورهای براش لس کوچکی است که با استفاده از سنسورها، موقعیت دوربین را به طور مداوم تنظیم می کنند.

سیستم تصویربرداری شامل دوربین (مانند دوربین های FPV برای پرواز اول شخص یا دوربین های با کیفیت بالا برای فیلمبرداری حرفه ای) و یک فرستنده تصویر (VTX) است. VTX وظیفه ارسال بی سیم تصاویر از دوربین به یک گیرنده تصویر (RX) بر روی زمین (معمولاً در عینک FPV یا مانیتور) را بر عهده دارد. انتخاب دوربین و فرستنده تصویر مناسب به کیفیت مورد انتظار شما از تصاویر و برد مورد نیاز برای انتقال تصویر بستگی دارد. در طراحی پهپادهای تصویربرداری، توجه به وزن کلی سیستم گیمبال و دوربین برای حفظ نسبت رانش به وزن مطلوب، از اهمیت بالایی برخوردار است.

با قطعات انتخابی خود یک پهپاد بسازید

ساخت یک پهپاد با قطعات انتخابی شما، فرآیندی است که نیازمند ترکیب دانش فنی و خلاقیت است. این بخش به شما کمک می کند تا با اصول انتخاب قطعات مناسب و مونتاژ آن ها، پهپاد رویایی خود را بسازید. مهم ترین معیار در انتخاب قطعات، نسبت رانش به وزن (Thrust-to-Weight Ratio یا TW) است که تعیین کننده توانایی پهپاد در پرواز و حمل بار است.

برای شروع، باید وزن تقریبی پهپاد مورد نظر خود را با جمع وزن تمامی قطعات (فریم، موتورها، اسپید کنترل ها، فلایت کنترل، باتری و غیره) تخمین بزنید. سپس، با توجه به کاربرد پهپاد (مثلاً پرواز تهاجمی FPV یا حمل بار)، نسبت TW هدف خود را تعیین کنید. برای پهپادهای تهاجمی، نسبت TW معمولاً ۴ یا بالاتر است، در حالی که برای حمل بار، نسبت ۲ مناسب است. پس از تعیین وزن و نسبت TW هدف، می توانید رانش مورد نیاز برای هر موتور را محاسبه کنید. به عنوان مثال، اگر وزن پهپاد ۱۰۰۰ گرم باشد و نسبت TW هدف ۲ باشد، به رانش ۲۰۰۰ گرمی نیاز دارید که برای یک کوادکوپتر، یعنی ۵۰۰ گرم رانش از هر موتور.

انتخاب موتورها و پروانه ها باید بر اساس این رانش مورد نیاز صورت گیرد. موتورهای براش لس به دلیل دوام و کارایی بالا، برای پهپادهای دست ساز ارجحیت دارند. مشخصاتی مانند اندازه موتور (عرض و ارتفاع استاتور) و مقدار KV (دور در دقیقه به ازای هر ولت) در انتخاب موتور بسیار مهم هستند. موتورهای با KV کمتر، گشتاور بیشتری تولید می کنند و برای پروانه های بزرگ تر مناسب اند، در حالی که موتورهای با KV بالاتر، پروانه های کوچک تر را با سرعت بیشتری می چرخانند.

پروانه ها نیز دارای دو مشخصه اصلی هستند: قطر (بر حسب اینچ) و گام (بر حسب اینچ). قطر پروانه نشان دهنده اندازه کلی آن و گام نشان دهنده میزان هوایی است که در هر چرخش جابجا می شود. پروانه های با گام بیشتر، نیروی رانش بیشتری در هر چرخش ایجاد می کنند و معمولاً با موتورهای KV پایین تر استفاده می شوند. سازندگان معمولاً جدول های رانش ارائه می دهند که به شما کمک می کند تا با توجه به ولتاژ باتری، اندازه پروانه و نوع موتور، میزان رانش تولیدی را تخمین بزنید. این جدول ها داده های تجربی را نشان می دهند که در فرآیند انتخاب قطعات بسیار مفید هستند.

پس از انتخاب موتورها و پروانه ها، نوبت به اسپید کنترل ها (ESC) می رسد که وظیفه کنترل سرعت موتورهای براش لس را بر عهده دارند. ESCها باید با ولتاژ باتری و جریان مورد نیاز موتورها سازگار باشند. سپس، باتری لیپو را با ظرفیت (mAh)، تعداد سلول (S) و نرخ تخلیه (C-rating) مناسب انتخاب کنید. نرخ C بالا به معنای توانایی باتری در ارائه جریان خروجی بیشتر است. تمامی این قطعات الکترونیکی اصلی از طریق یک برد توزیع برق (PDB) به یکدیگر و به باتری متصل می شوند.

در نهایت، کنترلر پرواز (FC) به عنوان مغز پهپاد، تمامی این اجزا را با هم هماهنگ می کند. فلایت کنترل به ESCها، ماژول GPS، سیستم تله متری و گیرنده رادیو کنترل متصل می شود. برنامه ریزی و کالیبراسیون صحیح فلایت کنترل از طریق فریم ور مناسب، آخرین گام حیاتی در آماده سازی پهپاد برای پرواز است. این فرآیند ممکن است شامل تنظیم ضرایب PID برای پایداری بهتر و تنظیمات مربوط به حالت های پرواز باشد.

انتخاب دقیق و هماهنگ قطعات، از ایرفریم تا فلایت کنترل، شالوده اصلی ساخت یک پهپاد موفق و پایدار است.

یک جدول ساده برای نمایش ارتباط بین اندازه پهپاد و KV موتور:

نوع پهپاد (اندازه فریم)	محدوده تقریبی KV موتور	ویژگی های پرواز
نانو (۸۰-۱۰۰ میلی متر)	۴۰۰۰-۸۰۰۰ KV	چالاک، برای فضای داخلی و FPV مسابقه ای
میکرو (۱۰۰-۱۵۰ میلی متر)	۲۵۰۰-۴۰۰۰ KV	چالاک، مناسب FPV Freestyle و مسابقه
کوچک (۱۵۰-۲۵۰ میلی متر)	۱۸۰۰-۲۵۰۰ KV	متعادل، برای FPV Freestyle و فیلمبرداری
متوسط (۲۵۰-۴۰۰ میلی متر)	۹۰۰-۱۵۰۰ KV	پایدار، مناسب فیلمبرداری و حمل بار سبک
بزرگ (+۴۰۰ میلی متر)	۳۰۰-۹۰۰ KV	بسیار پایدار، برای حمل بارهای سنگین و کاربردهای صنعتی

دوره آموزش عملی ساخت کوادکوپتر به زبان ساده

دوره آموزش ساخت کوادکوپتر  به زبان ساده، یک فرصت بی نظیر برای تمام علاقه مندان به دنیای رباتیک و پهپادها است، چه مبتدی باشید و چه حرفه ای. این مجموعه آموزشی به گونه ای طراحی شده که از صفر تا صد فرآیند ساخت یک ربات پرنده را پوشش می دهد. شما نه تنها با اصول ساخت کوادکوپتر آشنا می شوید، بلکه می توانید مهارت های لازم برای ساخت هگزاکوپتر یا اوکتاکوپتر را نیز کسب کنید.

یکی از مزیت های اصلی این دوره، تمرکز بر کاهش هزینه های ساخت است. به عنوان مثال، به جای خرید رادیو کنترل های گران قیمت تجاری، نحوه ساخت رادیو کنترل دست ساز با برد بالا (بیش از ۲۵۰۰ متر) آموزش داده می شود. این رویکرد به شما امکان می دهد تا با هزینه بسیار کمتر، یک سیستم کنترل حرفه ای و قابل سفارشی سازی داشته باشید. همچنین، ساخت ایرفریم محکم و بادوام نیز به صورت عملی آموزش داده می شود.

این دوره به تمامی بخش های جانبی کوادکوپتر نیز می پردازد، از جمله سیستم های تصویربرداری و نصب دوربین. آموزش ساخت و پیاده سازی گیمبال (سیستم کنترل دوربین برای تصاویر بدون لرزش) نیز از ج مله مواردی است که به شما کمک می کند تا پهپاد خود را به یک ابزار قدرتمند برای فیلمبرداری هوایی تبدیل کنید. معرفی دوربین ها و سیستم های ارسال تصویر نیز در این بخش گنجانده شده است.

در بخش فلایت کنترل، انواع کنترل کننده های موجود در بازار مانند MultiWii، KK، QQ Super و APM مورد بررسی قرار می گیرند. نحوه کانفیگ، راه اندازی و نصب آن ها بر روی فریم توضیح داده شده و مزایا و معایب هر یک بیان می شود. علاوه بر این، برای کاهش هزینه ها و افزایش درک فنی، نحوه طراحی و برنامه نویسی یک فلایت کنترل اختصاصی و ساده نیز آموزش داده می شود که با زبان آردوینو (C++/Arduino) قابل پیاده سازی است.

آموزش ها کاملاً اختصاصی و ۱۰۰ درصد عملی هستند و با تکیه بر تجربیات تست شده تیم، ارائه می شوند. این دوره شامل مباحث پیشرفته تری مانند خلبان خودکار، فرود خودکار و استفاده از سیستم GPS نیز می شود که پهپاد شما را به یک پرنده هوشمند و خودکار تبدیل می کند. این رویکرد جامع، شما را قادر می سازد تا پهپادی بسازید که نه تنها پرواز می کند، بلکه می تواند وظایف پیچیده را نیز به دقت انجام دهد.

این دوره جامع، با رویکردی عملی و تمرکز بر کاهش هزینه، شما را به یک سازنده ماهر پهپاد تبدیل خواهد کرد.

توضیحات تکمیلی دوره

این دوره آموزشی با هدف توانمندسازی شما برای ساخت هر نوع ربات پرنده، از ساده تا حرفه ای، طراحی شده است. تمامی پیش نیازهای لازم در طول آموزش ها بیان می شوند و نیازی به دانش قبلی در الکترونیک یا برنامه نویسی نیست. کیفیت فیلم ها HD بوده و تمامی جزئیات به وضوح قابل مشاهده هستند تا فرآیند یادگیری به بهترین شکل صورت گیرد.

مباحثی مانند تقویت سیگنال رادیو کنترل و افزایش برد پروازی، به صورت کامل آموزش داده شده اند. مدت زمان پرواز پهپاد به عواملی مانند نوع و ظرفیت باتری، موتورهای استفاده شده و وزن کلی پرنده بستگی دارد که در طول دوره به تفصیل به آن ها پرداخته می شود. همچنین، امکان افزودن قابلیت های پیشرفته ای مانند بازگشت به خانه و فرود خودکار نیز در این آموزش ها گنجانده شده است.

برای افرادی که به برنامه نویسی فلایت کنترل به صورت حرفه ای علاقه دارند، این دوره می تواند بسیار مفید باشد. آموزش برنامه نویسی با زبان آردوینو (که بر پایه C++ است) ارائه شده و به شما امکان می دهد تا فلایت کنترل اختصاصی خود را طراحی و توسعه دهید. حتی اگر قصد ساخت پهپادهای بسیار بزرگ یا با قابلیت های خاص (مانند حمل بار سنگین) را دارید، اصول کلی و تکنیک های مطرح شده در این دوره قابل بسط و استفاده خواهند بود.

با دنبال کردن دقیق آموزش های این دوره، نه تنها یک پهپاد می سازید، بلکه دانش عمیقی در مهندسی رباتیک پرنده کسب خواهید کرد.

سوالات متداول

چگونه قطعات مناسب برای ساخت کوادکوپتر انتخاب کنیم؟

انتخاب قطعات مناسب کوادکوپتر بر اساس نسبت رانش به وزن هدف، ابعاد فریم و کاربرد نهایی پهپاد (مثلاً حمل بار یا پرواز سرعتی) صورت می گیرد. باید وزن تخمینی پهپاد را محاسبه کرده و بر اساس آن، موتورها، پروانه ها، اسپید کنترل و باتری را با مشخصات سازگار انتخاب کنید.

هزینه ساخت کوادکوپتر چقدر است؟

هزینه ساخت کوادکوپتر بسته به کیفیت و نوع قطعات انتخابی، و اینکه آیا برخی اجزا مانند رادیو کنترل و فلایت کنترل را خودتان می سازید یا نمونه آماده تهیه می کنید، متغیر است. این هزینه می تواند از حدود چهار میلیون تومان شروع شده و تا مبالغ بسیار بالاتری افزایش یابد.

چه مدت زمان برای ساخت یک کوادکوپتر نیاز است؟

مدت زمان لازم برای ساخت یک کوادکوپتر به سطح دانش و تجربه شما و همچنین زمانی که روزانه به آن اختصاص می دهید، بستگی دارد. با دنبال کردن دقیق آموزش ها و تمرین مداوم، می توانید در حدود یک تا دو ماه به تسلط کافی برای ساخت یک کوادکوپتر حرفه ای دست یابید.

آیا ساخت کوادکوپتر برای مبتدیان آسان است؟

بله، ساخت کوادکوپتر برای مبتدیان با استفاده از آموزش های گام به گام و منابع جامع امکان پذیر است. این دوره ها تمامی پیش نیازها را پوشش می دهند و مطالب به زبان ساده بیان می شوند تا افراد بدون هیچ پیش زمینه ای بتوانند با موفقیت یک پهپاد بسازند.

پس از ساخت کوادکوپتر چگونه آن را تست کنیم؟

پس از مونتاژ و برنامه نویسی، تست اولیه کوادکوپتر باید در یک محیط امن و باز انجام شود. ابتدا پایداری و پاسخ دهی به دستورات رادیو کنترل را در ارتفاع کم بررسی کنید. سپس، تنظیمات فلایت کنترل را برای بهینه سازی پرواز و اطمینان از عملکرد صحیح تمامی سنسورها کالیبره و تنظیم نمایید. توجه به نکات ایمنی در این مرحله بسیار حیاتی است.
